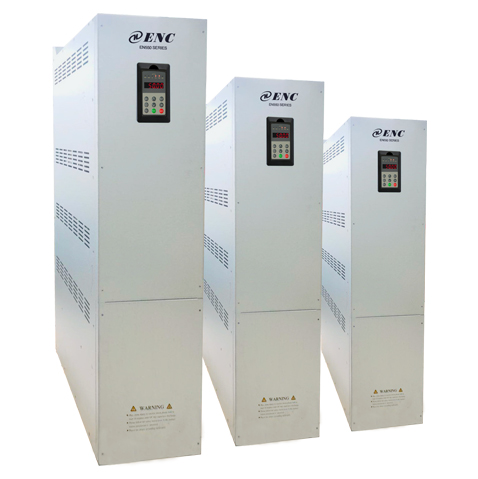

EN550系列整流回饋單元
產品描述

EN550系列整流回饋單元是在易能電氣多年技術積累平臺上開發出來的一系列主動式前端單元，此款產品采用先進的核心算法具有自主知識產權?？梢詫㈦姍C(jī)調速過程中所產生的再生電能回饋至電網，避免采用常規能耗式制動單元的能量損耗，從而達到節能效果。

典型應用

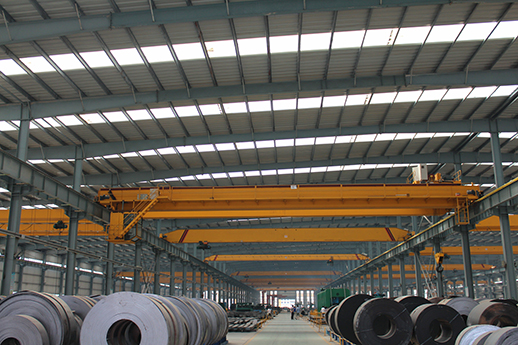

可廣泛應用于提升、起重、搬運及位能性負載應用及金屬加工、造紙、印刷及多軸傳動的場合。

產品特點

  • 核心優勢

    具備整流回饋功能，既可組網四象限，又可回饋電網電能；直接接駁電網情況下，維持恒定的直流環節電壓；具備相序自動識別功能，動態響應速度快；功率因數高，諧波含量小，高轉換效率。

  • 硬件優勢

    標配LCL濾波器保證高性能指標的實現；通訊口應用靈活，可擴展通訊；采用業界主流廠家整流橋和IGBT，高標準配置；按照嚴格的器件降額規范，以及標準過載模式、溫升模式，滿足極端負載下穩定運行。

  • 結構優勢

    全新精巧設計，結構緊湊，功率密度高；采用高效精準的熱仿真平臺設計，保障整機的熱可靠性；獨立風道及通風孔合理設計，降低粉塵與污染物進入，適用于環境惡劣的應用。

  • 安裝、調試應用優勢

    全系列書本化整機造型設計，最大限度節省安裝空間；家族化造型設計，靈活簡潔人機界面，操作簡單，功能易用。

應用優勢


具備整流回饋功能，既可組網四象限，又可回饋電網電能

直接接駁電網情況下，維持恒定的直流環節電壓

具備相序自動識別功能，動態響應速度快

功率因數高，諧波含量小，高轉換效率

標配LCL濾波器保證高性能指標的實現

通訊口應用靈活，可擴展通訊

采用業界主流廠家整流橋和IGBT，高標準配置

按照嚴格的器件降額規范，以及標準過載模式、溫升模式，滿足極端負載下穩定運行



性能指標


輸入電壓

整流回饋單元型號

額定輸出電流 (A)

適配整流回饋單元 (KW)

三相 380V

? EN550-4T0185G

29

18.5

EN550-4T0220G

35

22

EN550-4T0370G

59

37

EN550-4T0550G

87

55

EN550-4T0750G

119

75

EN550-4T1100G

174

110

EN550-4T1600G

253

160

EN550-4T2200G

348

220



項目

項目描述

輸入

額定電壓、頻率

三相380伏級：三相380V，50Hz/60Hz

允許電壓波動范圍

三相380伏級：323～437V

輸出

母線電壓

額定650V（600VDC-750VDC可調節）

頻率

50Hz/60Hz

過載能力

150% 額定電流1分鐘；

控制性能

控制方式

正弦波PWM控制

母線電壓控制精度

±5%

整流回饋功率因數

大于等于0.99(標配LCL電抗器；直流側電壓650V以上）

效率

大于等于96%

THD

小于等于4%

操作鍵盤

鍵盤顯示

可顯示母線電壓、網測頻率、網測電壓、輸出電流等多種參數

按鍵鎖定

實現對按鍵的部分或者全部鎖定

保護功能

鎖相頻率保護，鎖相電壓保護，過流保護、過壓保護、過熱保護、過載保護、端子保護、逆變器保護等

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔

低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）

周圍溫度

-10 ℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2(0.6g)

存儲溫度

-40 ℃～+70℃

結構

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式和柜式

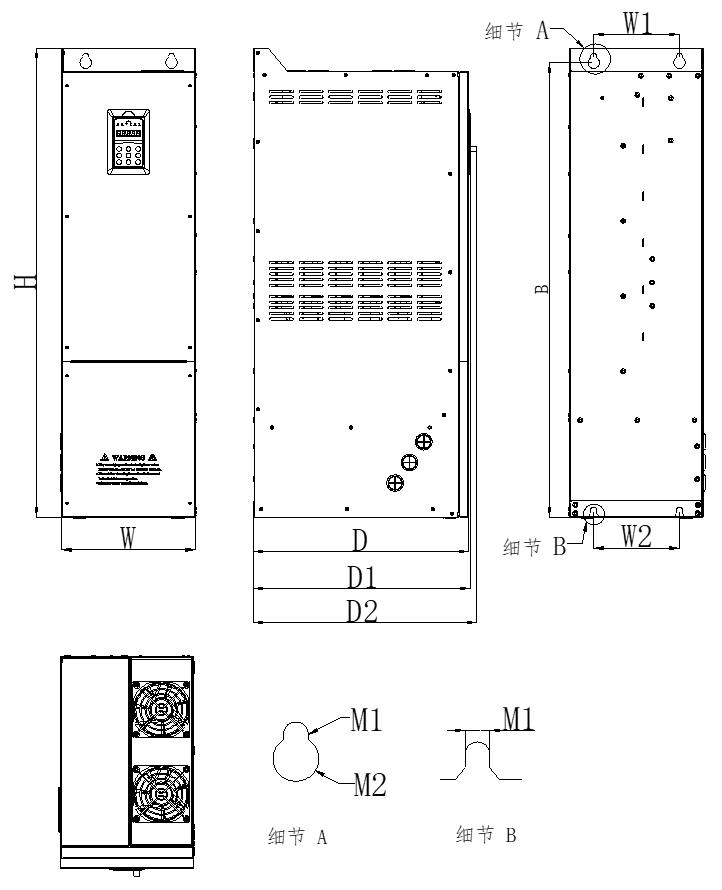

體積型號




安裝尺寸


整流回饋單元型號

W1

(mm)

W2

(mm)

W

(mm)

H

(mm)

D

(mm)

D1

(mm)

M1

(mm)

M2

(mm)

EN550-4T0185G

115

115

196

630

346

350

Φ7.0

Φ15.0

EN550-4T0220G

EN550-4T0370G

EN550-4T0550G

180

180

280

1000

451.5

455.4

Φ13.0

Φ24.0

EN550-4T0750G

EN550-4T1100G

EN550-4T1600G

180

180

290

1150

540

544

Φ13.0

Φ24.0

EN550-4T2200G
