EN500變頻器在大型破碎機的應用
卷揚機又稱絞車，可垂直提升、水平或傾斜拽引重物，通過卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備，可單獨使用，也可作起重、筑路和礦井提升等機械中的組成部件。

顎式破碎機工藝

破碎機分不同規格和使用范圍，鄂式破碎機主要用于粗碎，標準圓錐破碎機主要用于中碎；短頭型圓錐破碎機用于細碎。本篇通過講述EN500變頻器在大型顎式破碎機的應用，讓讀者掌握易能產品破碎機使用方法。

顎式破碎機工作部分是兩塊顎板組成，靜止的是定顎，另一個做上下往復運動的是動顎。動顎與靜顎不停的分開和靠近，物料進入破碎腔，受到擠壓，彎折和劈裂作用而破碎。

EN500變頻器顎式破碎機應用

1.現場電機參數：

功率：400KW

極數：8

額定頻率：50HZ

額定電壓：380V

額定定子電流：738A

額定轉速：779r/min

2.現場工作情況：

電機采用自耦降壓啟動，啟動電流非常大，導致整個工場電壓被拉低

正常工作時電機一直處于工頻50HZ全速運轉

工作時電機輸出電流：600A～800A

空載時電機電流：200A

額定定子電流：738A

運石料工程車工作周期2.5～4分鐘每趟

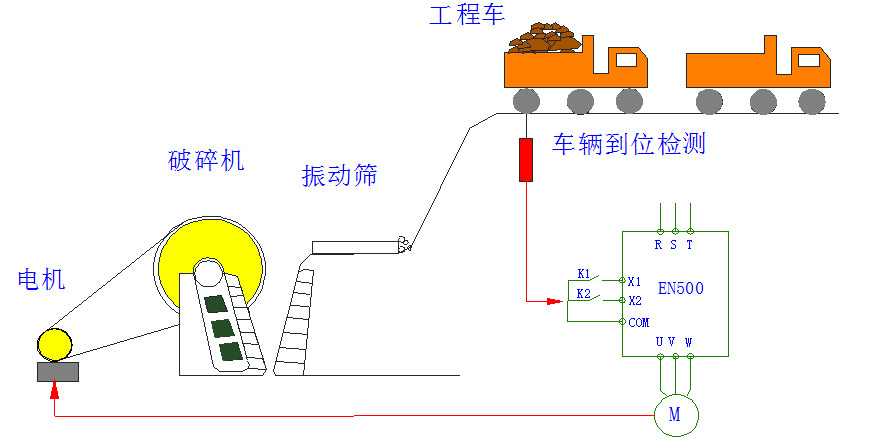

3.工作示意圖：

應用分析與實現

可行性分析

運石料車工作2.5～4分鐘每趟，每車料約1.5分鐘可破碎完畢，每周期設備最短空載運行時間1～2.5分鐘。設備每周期有兩種工作狀態：破碎和空載，破碎時電流600A～800A，空載時電流200A。因空載時為無效工作，此時可降低運行轉速。

變頻器選型

比破碎機電機功率大1～2檔。

應用實現

選擇EN500-4T450G/P變頻器，破碎石料運行50HZ，空載運行30HZ；運料車工程車卸貨處安裝位置檢測開關，運料車到位輸出信號給變頻器，變頻器加速到50HZ，運料車離開經過1.5分鐘結束破碎，變頻器減速到30HZ運行，周而復始。設置兩段加減速時間：第一段加速從0HZ到30HZ，設置加速30秒；第二段30HZ到50HZ加速20秒，從50HZ到30HZ，減速時間40秒。

控制接線

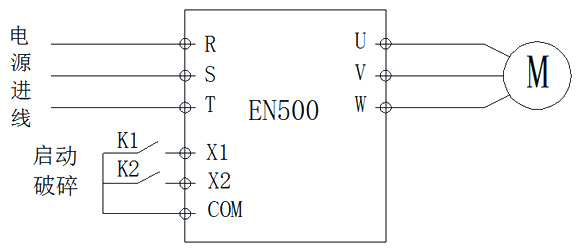

變頻控制接線圖：

電源進線：接R、S、T；

輸出到電機線：接U、V、W；

啟動變頻器：K1接通，變頻器從0加速到30Hz；

破碎工作狀態：K2接通，變頻器運30Hz加速到50Hz；

空載狀態：K2斷開，變頻器運行1min之后，從50Hz減速到30Hz，花時40秒；
