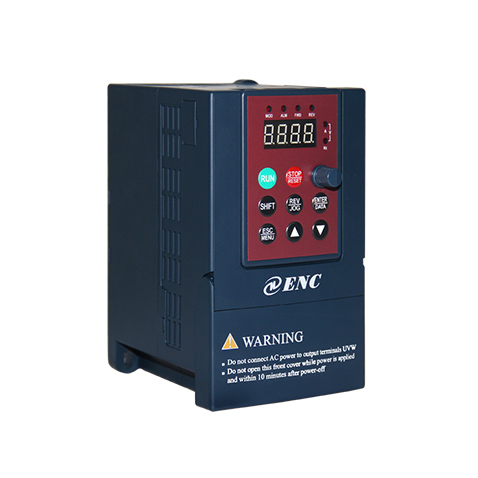

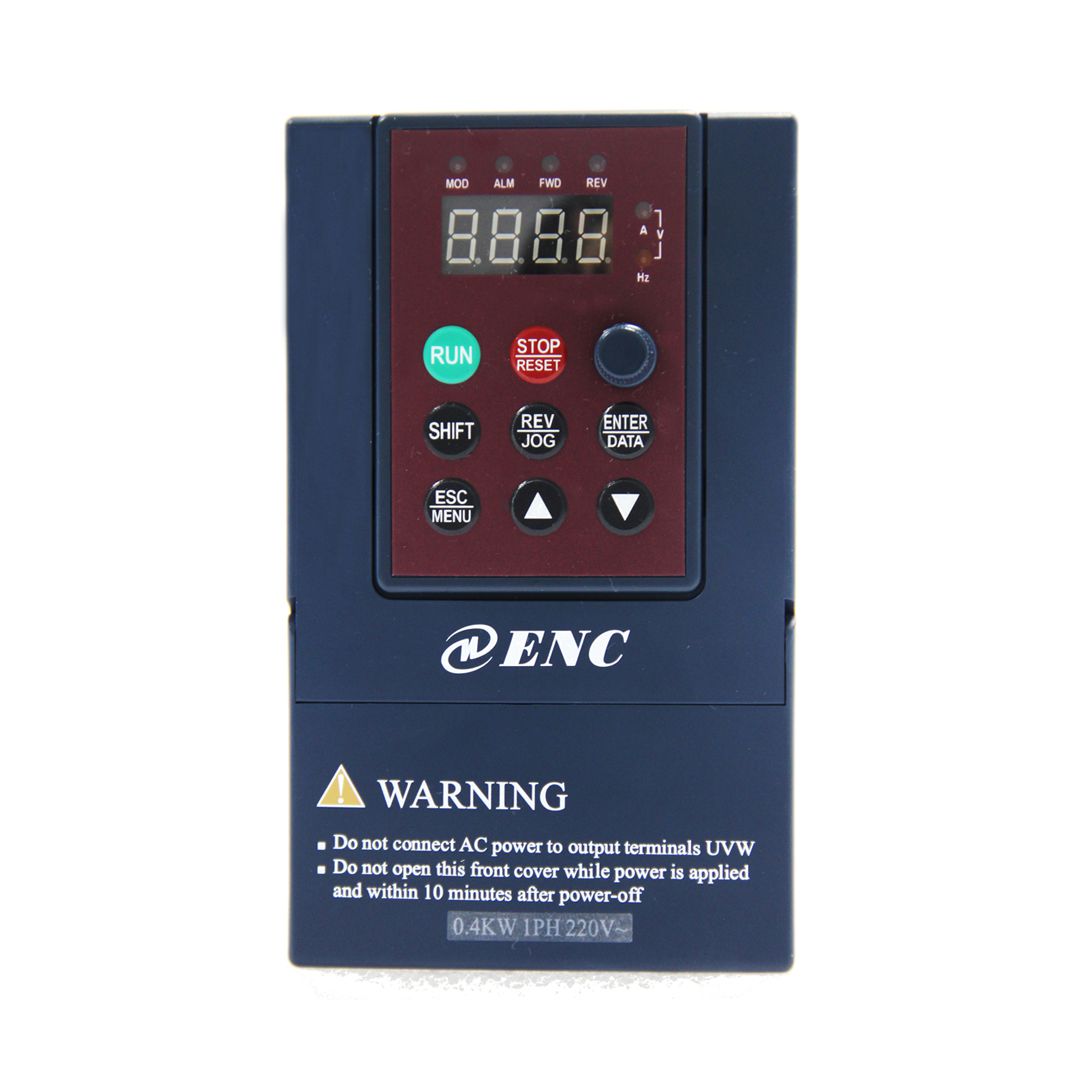

EDS800系列迷你型變頻器
產品描述

DS800系列迷你型變頻器，體積小巧，寬度僅為8.9cm、高度為14.85cm、深度為11.25cm。

典型應用

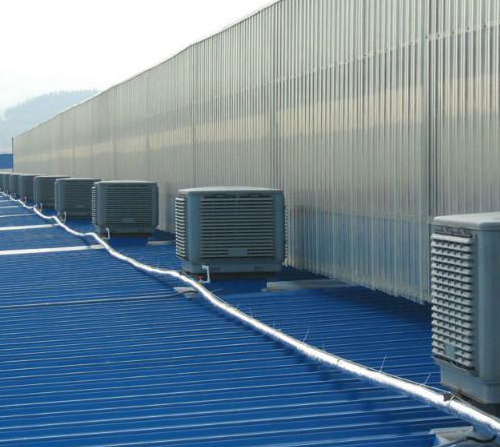

適用于食品機械、拉絲機械、印刷機械、工業空調機、紡織機械、供水等設備的配套和塑料、化纖、彩鋼瓦，陶瓷等生產線的配套需求。

產品特點

  • 體積小巧

    寬8.9cm X 高14.85cm X 深11.25cm。

  • 操作便捷

    帶電位器面板可外引出調速；內置制動電阻；卡扣式下蓋無需螺絲刀；內置可編程繼電器；內置16段速。

  • 接口豐富控制多樣

    4～20mA / 0～10V模擬輸入/輸出通道、脈沖量輸出/輸出、開關量輸出/輸出接口、485串行口獨立構成變頻器網絡；隔離繼電器輸出端子可外接220VAC/0.5A的交流或直流負載。

  • 功能強大應用廣泛

    按鍵可部分或全部鎖定功能、紡織擺頻功能、簡易PLC功能、恒壓供水功能、V/F自定義功能、定時器/計數器功能、直流制動功能。

?

應用優勢


帶調速電位器，面板可外接, 可實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定）

標配RS485接口，可獨立構成變頻器網絡，變頻器可設為主機或從機

脈沖/模擬輸入輸出通道

16段速控制,多種運行頻率/命令給定通道

具有隔離繼電器輸出端子,可外接220VAC/0.5A的交流或直流負載

具有紡織擺頻功能，可廣泛應用于各種紡織設備

內置用戶定時器/計數器

性能指標


?

項目 項目描述
輸入 額定電壓、頻率 三相380V，50Hz/60Hz；單相220V，50Hz/60Hz
允許工作 三相電壓：320V~460V；單相電壓200V~260V
電壓范圍
輸出 電壓 380伏級：0-380V；220伏級：0~220V
頻率 0Hz-400Hz
過載能力 150%額定電流1分鐘，200%額定電流0.5秒。
控制性能 控制方式 最優空間電壓矢量SVPWM恒壓頻比V/F控制
調速范圍 0.111111111
起動轉矩 低頻高達100%的額定轉矩
運行轉速穩 ≤±0.5%額定同步轉速
態精度
頻率精度 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
頻率分辨率 模擬設定 最高頻率的0.1%
數字設定 0.01Hz
外部脈沖 最高頻率的0.5%
轉矩提升 自動轉矩提升，手動轉矩提升0.1%~20.0%
V/F曲線(電壓 額定頻率在5~400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3共4類曲線
頻率特性)
加減速曲線 兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選 ，最長6000分鐘
制動 能耗制動 外接制動電阻
直流制動 起動、停止動作分別可選，動作頻率0~15Hz，動作電壓0~15%，動作時間0~20.0秒
點動 點動頻率范圍：0.50Hz~50.00Hz；點動加減速時間0.1~60.0秒可設置
多段速運行 通過內置PLC或控制端子實現多段速運行
內置PID控制器 可方便地構成閉環控制系統
自動節能運行 根據負載情況，自動優化V/F曲線，實現節能運行
自動電壓 當電網電壓變化時，能自動保持輸出電壓恒定
調整(AVR)
自動限流 對運行期間電流自動限制，防止頻繁過流故障跳閘
運行功能 運行命令給定通道 操作鍵盤給定、控制端子給定、串行口給定
運行頻率給定通道 數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換
脈沖輸出通道 0~20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
模擬輸出通道 1路模擬信號輸出，其中AO通道可選4~20mA或0~10V，可實現設定頻率、輸出頻率等物理量的輸出



體積型號

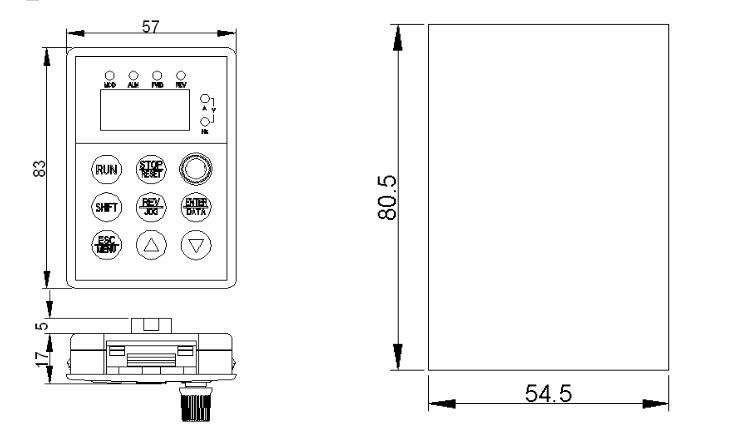

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)


KB5操作鍵盤及鍵盤開孔尺寸圖

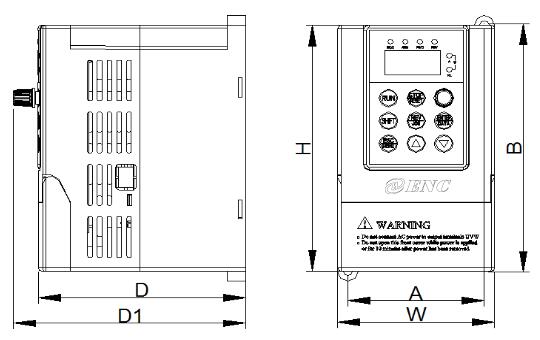

安裝尺寸




變頻器型號 W (mm) H (mm) D (mm) D1 (mm) A (mm) B (mm) 安裝孔徑 毛重 (kg)
EDS800-2S0002N 89 148.5 112.5 124.7 74 138 5 1
EDS800-2S0004N 1
EDS800-2S0007N 1.1
EDS800-2S0015N 1.2
EDS800-4T0007N 1.1
EDS800-4T0015N 1.1
